Как проверить ТЭН стиральной машины?

Одним из основных деталей стиральной машины является нагревательный элемент - ТЭН. С его помощью вода достигает нужной температуры, которая требуется выбранной программе для стирки белья. С помощью ТЭНа вода нагревается и поддерживается в нужной температуре до завершения процесса стирки. Всем мы хотим, чтобы стиральная машина служила долго и не ломалась. Чтобы всё сложилось именно таким образом, нам потребуется регулярно проверять ТЭН на исправность. Для того, чтобы это делать без проблем, нам нужно разобраться в том, что именно представляет собой ТЭН и как он работает.

С высокой вероятность определить поломку ТЭН можно далеко не сразу, а только спустя некоторое время. Даже если ТЭН не будет работать, на остальные функции стиральной машины это не повлияет - вода будет набираться, мотор работать, барабан крутиться, бельё стираться, но… Но вода при этом будет оставаться холодной. Что может подсказать нам про поломку ТЭНа? Давайте разбираться, ведь есть целый ряд признаков, которые на это указывают:

• отсутствует нагрев воды в процессе работы машинки. Это легко проверить, приложив ладонь к люку стиральной машины в процессе её работы;
• бельё плохо отстирывается при тех же моющих средствах, степени загрязнения белья и в прежнем режиме стирки;
• одежда и бельё после стирки имеет малоприятных запах сырости;
• стиральная машинка выдаёт коды ошибок, которые связаны с нагревом;
• в некоторых случаях стиральные машины могут давать сбой и зависать, когда программа стирки доходит до нагрева воды.

Если вы заметили один из вышеперечисленных признаков, то он может запросто свидетельствовать о том, что нагревательный элемент нуждается в замене. Чтобы убедиться окончательно, нужно проверить его фактическую работоспособность. Если ТЭН окажется рабочим, то причина явно в другом узле, например:

• произошёл обрыв деталей или их короткое замыкание. В результате этого стиральная машина может совсем перестать работать или может включаться на непродолжительное время и вновь отключаться;
• неисправность в цепи питания нагревательного элемента. В этом случае стиральная машина спокойно работает, но найти поломку будет трудно. Кстати, один из главных симптомов выхода из строя именно цепи питания выглядит так: очень долгая стирка, превышающая заданное время в выбранном режиме стирки и/или зависания в процессе стирки;
• неисправность прессостата стиральной машины. Такая деталь имеет специальный датчик, который контролирует набор воды в стиральную машину. Если устройство работает, то и вода набирается до нужного уровня, после чего на модуль управления подаётся сигнал о необходимости включения нагревательного элемента. Если же стиральная машина эксплуатируется много лет, то вполне возможно, что датчики, отвечающие за уровень воды, могут загрязниться и не подавать сигнал о том, что нужно запускать нагрев. Оптимальное решение - выполнить чистку прессостата СМА, после чего вновь попробовать включить машинку. Высока вероятность, что после этой процедуры она будет работать почти идеально.

Обращаем ваше внимание на то, что нельзя игнорировать любые сбои в работе вашей стиральной машины, в противном случае нагрузка будет падать на модуль управления СМА и тем самым выводить его из строя.

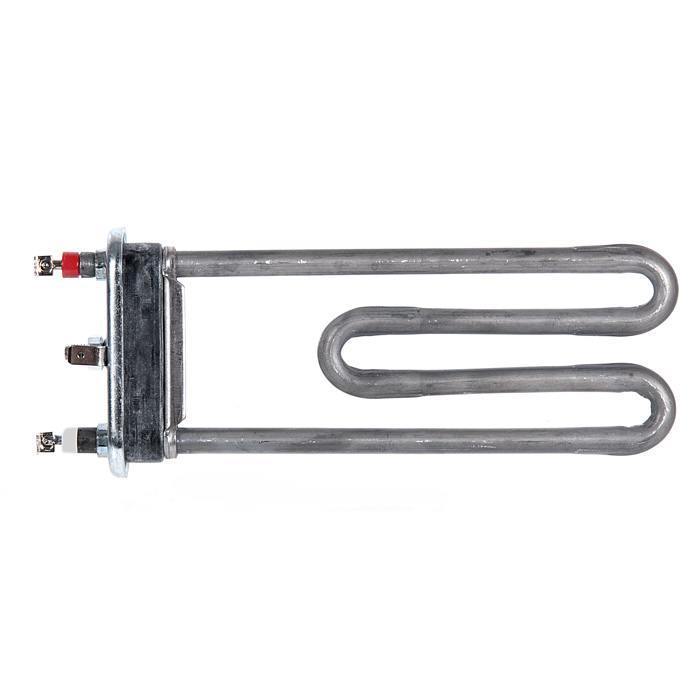

Нагревательный элемент или, как его ещё называют, ТЭН для стиральной машины – это нагревательный элемент. Его основная задача - нагреть воду до необходимой температуры в стиральной машине. Внешне он напоминает изогнутую трубку. Внутри такой трубки находится пружина, чаще всего пружина - это токопроводящая нихромовая нить, которая нагревается при подаче на неё питания. В трубке также есть специальный материал, который передаёт тепло от пружины к стенкам изогнутой трубки. Конечно же, со временем спираль нагревателя изнашивается и может вовсе перегореть. Это и приводит к выходу из строя нашего ТЭНа. Если машинка эксплуатируется регулярно, то такая поломка очень вероятна, поэтому следите за этим на постоянной основе. Когда в СМА перестаёт происходить нагрев воды или имеются подозрения на выход ТЭНа из строя, проверьте, так ли это на самом деле.

Всё зависит от производителя и конструктивных особенностей вашей стиральной машины. Но мы рассмотрим наиболее популярный вариант, при котором нагревательный элемент может быть установлен или в передней части СМА, или в задней её части. Чтобы точно выяснить, где находится ТЭН, сделайте следующее:

• внимательно осмотрите машину, отодвинув его от стены. Если задняя стенка машины большая, это свидетельствует о том, что ТЭН находится в задней части;
• один из вариантов - приподнять СМА и посмотреть под неё, таким образом можно определить точно нахождение ТЭНа;
• можно демонтировать заднюю панель стиральной машины и проверить наличие ТЭНа там;
• если снять защитную панель, посмотрите на нижнюю часть барабана - оттуда также можно увидеть расположение нагревательного элемента;
• если в вашей модели СМА ТЭН находится в передней части, то вам нужно проделать те же действия, но с учётом съёма передней панели, а не задней;

Если вы уже нашли ТЭН, то не спешите его снимать. Нужно для начала проверить его на том месте, где он установлен. Для этого нужно отключить провода, которые идут к ТЭНу. Будьте очень аккуратны и внимательны - желательно фиксировать всё на фото, так будет проще подключать провода в обратной последовательности. В противном случае процесс обратной сборки станет невыносимым и мучительным. А мы хотим, чтобы стиральная машинка работала отлично и не доставляла хлопот.

Если ТЭН извлекается полностью, то нужно открутить центральную гайку и вдавить болт внутрь. После этого аккуратно извлекаем детальку, нужно постараться сделать это таким образом, чтобы не повредить ТЭН и бак. Воспользуйтесь тонким ножом или отвёрткой для этой процедуры. Вот теперь можно приступать к проверки ТЭНа.

Перед проверкой нашего нагревательного элемента нужно знать, какими должны быть показатели его работы, если всё в норме. Сопротивление ТЭНа в нормальном режиме колеблется от 20 до 40 Ом. Зависит это в первую очередь от мощности стиральной машины. Есть и более мощные ТЭНы, сопротивление которых может достигать 60 Ом. Нагревательный элемент проверяется при помощи тестера или мультиметра. Чтобы понимать, работает ли ТЭН или нет, нужно замерить сопротивление детали. Если сопротивление ТЭНа менее 20 Ом, то это ярко намекает нам на наличие проблемы. Мы уже говорили в предыдущих статьях о ремонте стиральных машин о том, что ТЭН не подлежит ремонту, благо, что деталь не очень дорого стоит. В случае неисправности ТЭНа он просто меняется на новый.

Как правильно прозвонить ТЭН

• берём мультиметр;
• отключаем нагревательный элемент от электроцепи;
• удаляем провода, которые идут к ТЭНу;
• выставляем на мультиметре режим, при котором можно замерить сопротивление в Ом’ах;
• теперь подсоединяем мультиметр к клеммам и замеряем.

Обращаем ваше внимание на то, что если ТЭН рабочий, то сопротивление его должно превышать 20 Ом. Если прибор не показывает сопротивление, то причиной может быть оборванная спираль внутри нагревательного элемента. В этом случае ТЭН меняется на новый. Если сопротивление есть, но оно стремится к нулю, это говорит нам о наличии замыкания внутри ТЭНа.

Если показатели в полном порядке, тогда нужно проверить нагревательный элемент на наличие пробоя. Например, спираль может работать без проблем, при этом проводящий материал может иметь повреждения. Это приведёт к тому, что ток будет проходить через те детали, которые для этого не предназначены. Например, через корпус стиральной машины. Это достаточно серьёзная проблема, которая может привести к удару током того, кто прикасается к корпуса СМА, а также может привести к выходу из строя других деталей и компонентов стиральной машины. В худшей ситуации может привести даже к пожару, но, как показывает практика, это редкость.

Как проверить ТЭН на наличие пробоя?

• выбираем на нашем мультиметре режим, который соответствует МОм (мегаом);
• далее, один провод мультиметра прикладываем к клемме на ТЭНе, другой прикладываем к клемме заземления или к корпусу стиральной машины;

Если мультиметр показывает любое сопротивление, значит, что в нагревательном элементе точно есть пробой, и нужно этот элемент заменить на другой новый.

Проверить ТЭН в домашних условиях и без измерительных приборов не является большой проблемой. Для этого есть несколько методик:

При установке ТЭНа в стиральную машину будьте максимально внимательны и осторожны, чтобы не нанести механические повреждения. Деталь нужно устанавливать строго в те же места креплений, где был его сгоревший предшественник. Неправильное закрепление ТЭНа может привести, например, к повреждению барабана стиральной машины, также возможно оплавление бака - такая неприятность приведёт вас к протечке и выходу бака из строя.

Как и всегда, мы очень рекомендуем рядовым пользователям во всех случаях соблюдать правила безопасности и руководствоваться здравым смыслом. Если характер поломки стиральной машины и попытки самостоятельного её ремонта могут привести к травмам, воздержитесь от самостоятельного ремонта и пригласите квалифицированного специалиста, который имеет навыки и опыт обслуживания вашего устройства.

Обращаем ваше внимание на то, что любую стиральную машину нужно содержать, хранить и использовать при соблюдении тех норм, которые заявляет производитель. В большинстве случаев обычная аккуратность приводит к тому, что техника служит на порядок больше времени, а поломки не доставляют неудобств их владельцам, как с точки зрения временных затрат, так и с точки зрения финансов.

Удачной эксплуатации!
